1系統介紹

MSE-S600系列火花探測系統采用高靈敏度火花探測器，準確判斷火花信號，并將火花信號快速上傳至火花報警控制器；火花探測報警控制器實現火花信號的分析處理，并完成報警功能，啟動聲光報警器、啟動熄滅裝置，可預留報警輸出接口用來聯動設備等。

熄滅裝置采用高壓惰性氣體熄滅的辦法實現，現場鋪設氣管連接至二氧化碳?xì)馄浚鸹ㄌ綔y(cè)報警控制器控制熄滅裝置啟動實現自動火花熄滅工作，氣體壓力要求大于6kg/cm2。

火花報警控制器采用集中管理的方式實現多組探測器的統一管理，為實現每一組探測和熄滅系統的獨立管理和執行時間最小化控制，采用分組獨立探測控制，火花探測報警控制器集中管理的方式實現。

火花探測報警控制器實時顯示每一組探測器的實時探測和狀態信息，在人機顯示界面中集中顯示，并實現對每一組探測器的報警和熄滅時間進行控制，同時控制器具有歷史記錄功能，可隨時查看控制器的報警和操作記錄。

生產車間內為防爆環境，所選用的所有設備均需要滿足現場的防爆要求。

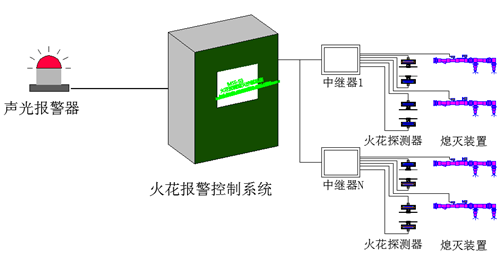

火花探測報警控制器集中管理結構圖

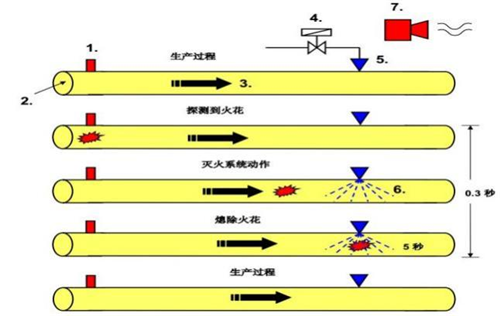

MSE-S600-12A系列管道火花探測報警熄滅系統，通過安裝在輸送管道壁的火花探頭，有效地捕捉管道中引燃源（火花）發出的紅外線，在隨后相應距離（基于粉塵或物料的輸送速度）處，安裝熄滅裝置；當控制系統發現火花后，報警單元快速啟動熄滅裝置，高壓大流量的霧化噴頭對引燃源（火花）進行熄滅，同時發出報警通知，整個過程僅需要幾微秒。特殊設計的高壓防堵噴頭具備精準的噴射角度和霧化效果，保證了熄滅介質對整個管道的覆蓋，并且無需大量噴射。在熄滅火花的同時并不會對您的管道、除塵、濾網等設備造成影響。同時，獨特設計的高壓防堵噴頭具備防堵特點，可有效防止物料對噴射孔的堵塞。同樣的熄滅模塊可用于其他行業熄滅。如金屬加工行業，可通氮?dú)饣蚨趸歼M(jìn)行火花的熄滅。火花結束后，系統便自動停止熄滅作業。全程無需人工干預和操作，也無需中斷您的生產作業，滿足您的連續生產的需求。同時，系統具備聯動輸出點（繼電器無源常開或常閉觸點），最大程度兼容現有的PLC、除塵風機控制器，進行后續聯動措施。由于紅外線的穿透能力很強，所以我們的設備即使在很臟的環境也可以準確的檢測到火花。

2產品特點

MSE-S600-12A系列管道火花探測系統擁有完善可靠的自檢系統。在檢測管道內火災隱患的同時，不斷地定期檢測所有模塊的健康狀況，保證整套系統的良好運行。如果系統發現有損壞、斷線、等故障，可快速定位顯示，并報警通知用戶。

MSE-S600-12A系列管道火花探測系統基于真正的模塊化設計，使得系統可以靈活地滿足客戶需求，并為客戶節約成本。同時，模塊化設計使得客戶后續在原有設備上擴展成為可能，并極為方便。模塊化設計使得設備部件的維修、更換和升級也更為簡便。

MSE-S600-12A系列火花探測系統采用先進的光電檢測技術、信號處理技術、嵌入式技術、計算機通訊技術和優秀的軟件架構。其核心模塊的設計、開發和調試，都借鑒國外相關知名設備的應用經驗。

3火花報警控制器

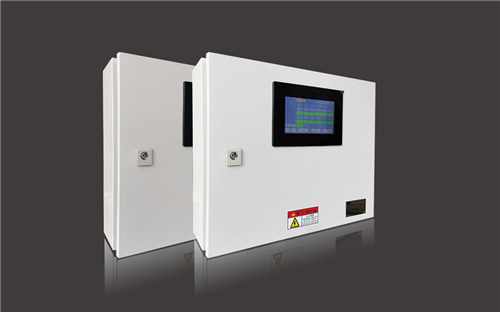

火花報警控制器是MSE-S600-12A系列火花探測報警熄滅系統的核心。采用全彩觸摸屏作為顯示界面；實時信息保存功能可完整保存設備的操作運行記錄；可定制的防爆結構，滿足現場的防爆要求。內置高性能32位ARM芯片配合嵌入式操作系統，使系統運行穩定可靠，且具有任務實時處理能力?？刂破魍瓿苫鸹ㄐ盘?hào)檢測、熄滅任務執行、報警任務執行、自檢任務、人機交互、和記錄所有報警事件。本產品具有以下優勢：

1、采用高性能的ARM芯片，火花響應速度在毫秒級別。軟件采用實時操作系統，零死機風險，確保火花即刻反應。系統具備多任務的處理能力，為監控和處理每個區域的火災隱情提供了并發的技術保障，同時節約您的投資成本。

2、熄滅作業自動啟停，系統一旦探測到火花，就自動開始熄滅作業，一段時間后自動停止熄滅作業；生產線可以繼續運行，不需要停止，也無須人工干預，最大程度地提高了生產效率；這種特殊功能正是該系統區別于一般安防系統的地方。

3、高品質人機交互體驗，高清觸摸液晶顯示屏，LED背光；圖形化操作界面，簡單易用；表面強化電阻觸摸屏，精準、耐臟、耐磨。

4、詳細的事件記錄?？纱鎯?chǔ)多達3200條的數據，不但為事后分析提供了可靠的依據，更為今后更好的生產提供了有效的參考。詳細記錄了火花發現的時間、地點、數量、持續時間，熄滅作業的開始時間、停止時間、作業地點，系統周期性自檢的結果，各個子系統的運行狀況。所有這些記錄掉電依然可以保存，不會丟失您的任何信息，而且記錄可以導出到內存卡中。

5、完善可靠的自檢系統，在檢測管道內火災隱患的同時，不斷地定期檢測所有模塊的健康狀況，保證整套系統的良好運行；如發現損壞、斷線等故障，可快速告警，通知用戶。

6、可配置的聯動措施，系統配有繼電器，用戶可以根據實際需求配置聯動繼電器輸出；繼電器可以配合用戶的除塵設備或生產線，采取進一步措施。

7、每個輸出點均有保險絲，確保無短路風險。我們?cè)诿總€(gè)報警控制器內附帶備用保險絲，貼心備用。在發生短路后，可立刻換上備用保險絲。

4.4技術參數

5火花探測器產品介紹

MSE-T3型火花探測器安裝在輸送管道壁上，有效地捕捉管道中火花發出的紅外線。即使火花隱藏在稠密的物料中，火花探測器也能靈敏地捕捉到火花?；ㄌ綔y(cè)器具有以下優勢：

1、探測靈敏。在研究各類火花的特征光譜曲線的基礎上，選擇對應的高速光敏原件，匹配探測波長范圍。探頭能夠探測到最小的火花和熾熱顆粒，具有高度的靈敏性；同時，探測系統能夠穿過高密度的物料、塵埃進行探測。

2、采用光電檢測技術。非接觸檢測，不對被檢測對象有任何的干擾，不會影響正常的生產流程；同時具備靈敏度高、穩定性好、功耗低、壽命長等優點，適合工業級的不間斷工作。

3、廣角探測設計。僅用兩個探頭就能完全覆蓋管道。

4、外殼堅固。探頭外殼采用航空鋁材料和不銹鋼，輕巧堅固，耐氧化、耐腐蝕。配合專門設計的防水槽和密封圈，使得外殼整體達到了IP67防護等級，可用于戶外的嚴苛環境。醒目的外層紅（黃）色涂裝，使您一看便知探測點的所在。

5、安裝快速。探頭安裝采用專門的連接件，使得安裝非常容易，一個人僅需幾分鐘就能完成一個探頭的安裝。

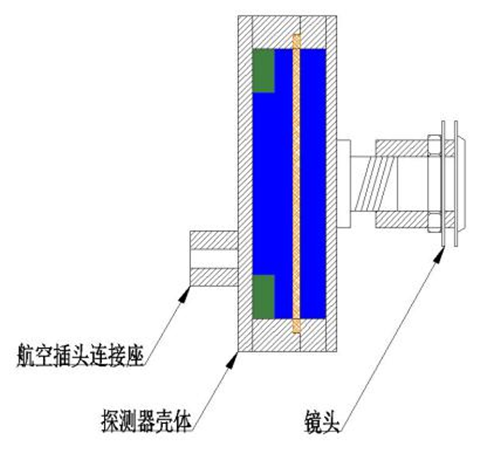

外形結構

技術參數

6熄滅裝置產品介紹

MSE-100-GE熄滅裝置安裝在輸送管道壁上，利用快速電磁閥控制水流，噴頭噴出扇形水幕，最大面積的熄滅火花；同時獨特設計的高壓噴頭具備防堵特點，可有效防止沾水物料對噴射孔的堵塞。熄滅裝置具有以下優勢：

1、結構緊湊，采用黃銅材質，防腐、耐氧化、耐壓強；

2、霧化扇形水幕，達到最大的噴射面積；

3、采用快速電磁閥，最大限度的提高水流通過速度；

4、噴頭帶彈簧機構的防堵設計，可防止沾水物料堵塞孔；

5、采用內外牙活接，安裝方便。

6、采用耐高溫，防爆型電磁閥，適用于蒸汽等高溫熄滅介質。

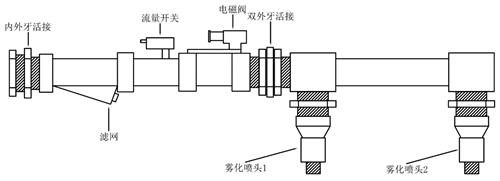

 外形結構

技術參數

4.7中繼器集線盒介紹

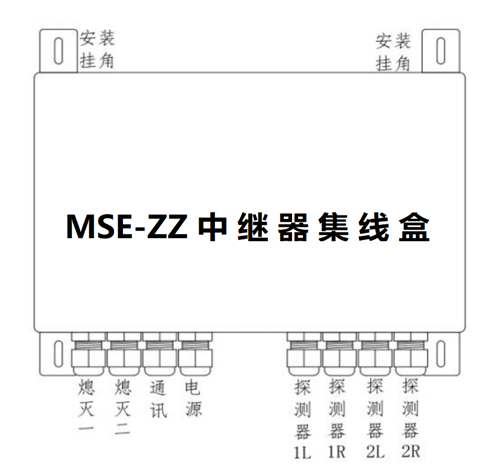

MSE-ZZ型中繼器

技術參數

MSE-ZZ型中繼器機箱下方有 8 個用于穿線的防水接頭，（防爆型接線口需根據方案定做）每個防水接頭接線作 用已標出，接線時須注意：

1) 熄滅器使用兩根(電磁閥 1 根， 流量傳感器 1 根) 不低于 0.5mm2  的兩芯 線；

2) 通訊線使用不低于 0.75mm2 且?guī)帘螌拥膬尚揪€(xiàn)，接線時屏蔽層也要連 接在一起；

3)電源線使用不低于 0.5mm2 的兩芯線；

4)探測器線使用不低于 0.5mm2  且?guī)帘螌拥乃男揪€(xiàn)，接線時  屏蔽層也要 連接在一起。

8電源模組介紹

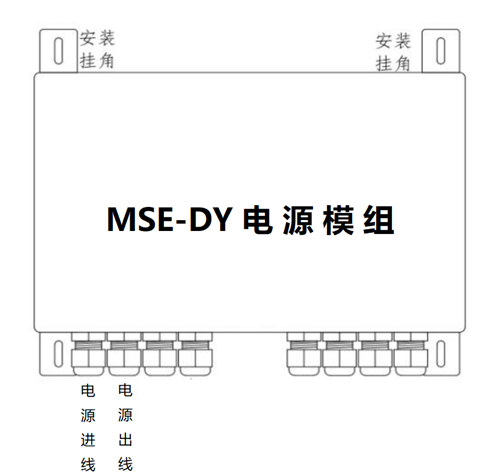

MSE-DY電源模組（防爆型為MSE-DY-24）

報警控制器內部有預留的安裝孔，可以用膨脹螺栓將其固定在平整的墻面上，安裝位置須避免雨淋，便于觀察和維護。

主機和從機通訊連接線纜使用兩芯屏蔽線，并保證可靠接地，不然通訊易受干擾甚至通訊故障。

注意：安裝位置高于地面60cm，安裝在無震動，防塵的電氣控制器室內。

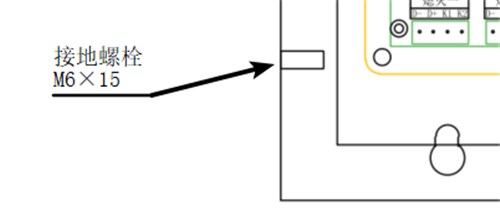

報警控制器箱內部配有接地端子，請務必可靠接地！

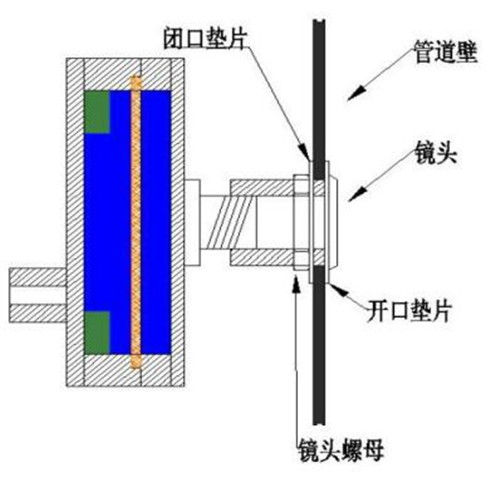

10探測器的安裝

一個探測器點/管道由左右兩個探測器組成，相同兩個探測器不分彼此。探測器安裝于管道的兩側；探測器外殼密封，接線口采用專用的航空插頭。

安裝方法：

1、用金屬開孔器在管道側壁上開孔； 2、將鏡頭安裝在安裝手柄上，并插入管道中； 3、將開口墊片從安裝手柄尾部套入將開口一側的墊片部分插入管道壁，然后旋轉墊片，將整個墊片選入管道內部； 4、將閉口墊片從安裝手柄尾部套入，此時兩個墊片應經管道壁加在中間； 5、將鏡頭螺母從安裝手柄尾部套入安裝在鏡頭上，并擰緊； 6、將探測器安裝在已裝好的鏡頭上，完成固定。

注意：

1.使用開孔器時，請戴好防護用具；

2.墊片和管道壁之間必須覆蓋嚴密，不能留有漏光縫隙，否則會嚴重影響探測器工作

3.兩個探測器在管道上要正對著安裝，保持水平對齊；

4.探測器不可工作在有油污的環境，油污會在鏡頭的表面形成油污積層影響探測器工作；

5.安裝探測器時請小心操作，以免劃傷或打碎鏡頭；

6.探測器與控制器的連線必須采用4芯屏蔽電纜；

7.探測器內有光學器件，為增加探測器的使用壽命和提供探測的靈敏度，請將探測器安裝于防雨、防塵、防日照的環境。

11熄滅器的安裝

熄滅器的一端連接供水管道，另一端是噴頭需要裝在管道上；

安裝方法：

1、松開活接，將噴頭部分從熄滅器上擰下來；

2、用和安裝鏡頭相同的方法將噴頭固定在管道壁上；

3、將熄滅器和碰頭連接好。
